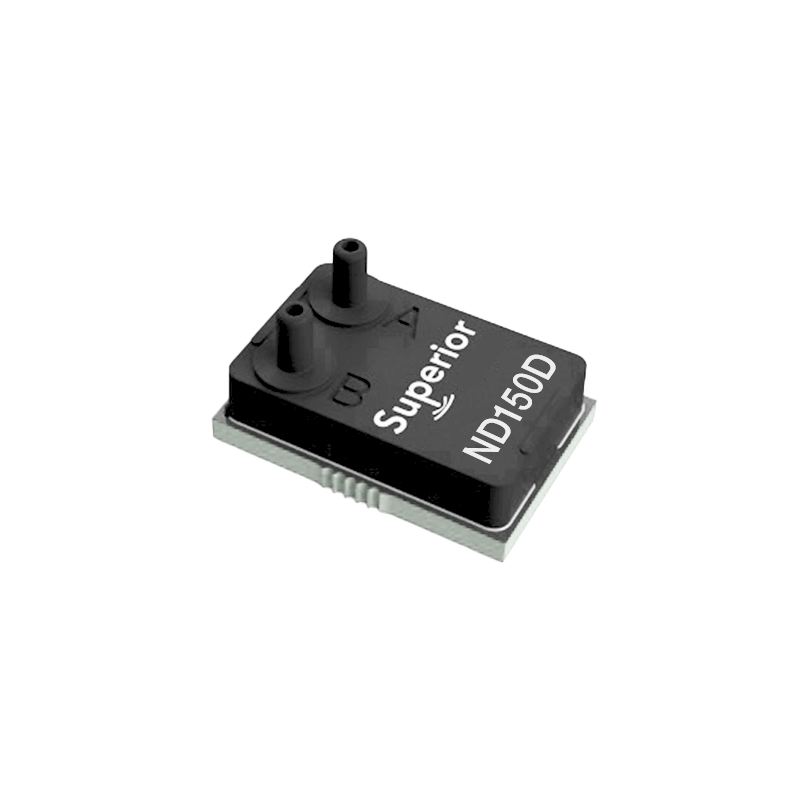

Sensor de presión media industrial: ND150D
La serie ND de presión media admite temperaturas de funcionamiento de hasta -20 °C y 85 °C, a la vez que aumenta la presión hasta 150 psi (10,3 bar). El ND utiliza la tecnología multirango patentada de la compañía para ofrecer múltiples rangos de presión en un solo paquete, minimizando así la cantidad de variantes de sensor necesarias.

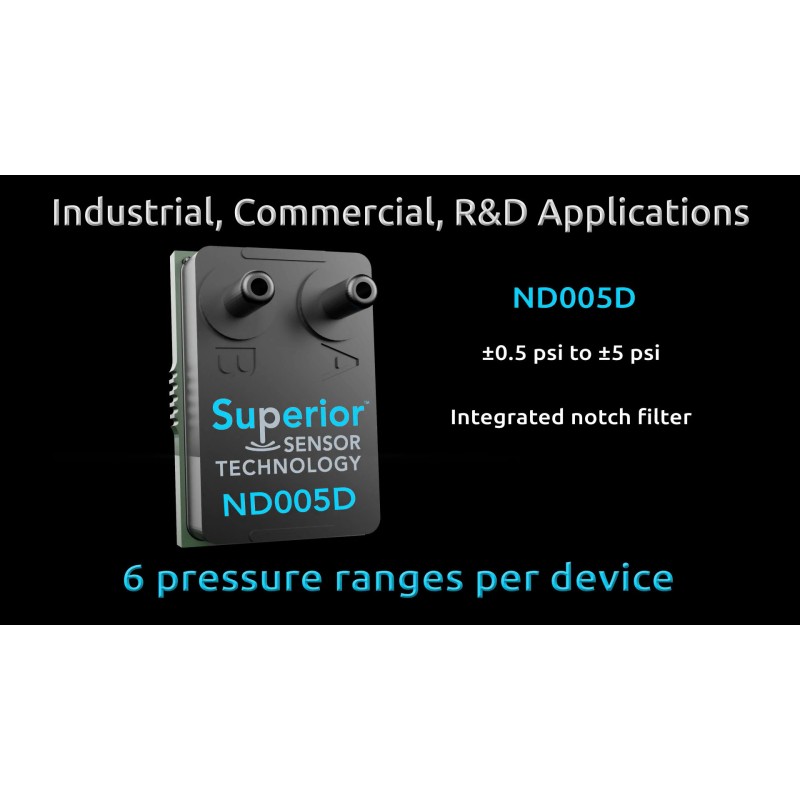

La serie de presión media ND, que admite rangos de presión tan bajos como ±0,5 psi hasta ±150 psi, es ideal para una amplia variedad de aplicaciones industriales, desde cortinas de aire hasta aeronáutica, desde cámaras ambientales hasta equipos de cirugía ocular y desde vehículos aéreos no tripulados hasta impresión 3D.
El ND150D admite rangos de presión de ±50 psi a ±150 psi
%20Presión%20Diferencial%20Media.pdf"> Descargar especificación
La serie ND de presión media mide la presión de aire seco y gases no agresivos con gran precisión y un punto cero estable. Su no linealidad, típicamente del 0,05 % FSS, es líder en la industria. La serie ND de presión media cuenta con un filtro de ancho de banda seleccionable de 1 Hz a 200 Hz y una resolución de 16 bits. Para un mayor rendimiento, la serie ND incorpora un filtro de muesca de 50/60 Hz para minimizar el impacto de los picos de ruido de potencia. Por último, la serie ND es una excelente opción para aplicaciones que requieren la máxima fiabilidad.
La Serie ND ofrece un nuevo nivel de integración al combinar un elemento sensor piezoresistivo avanzado con amplificación integrada, ADC, DSP y una interfaz digital que simplifica enormemente la integración del cliente. El procesamiento digital avanzado permite nuevas funcionalidades, simplificando así el desarrollo del sistema, simplificando la fabricación y aumentando la fiabilidad.
Construida con un gabinete de plástico de alta confiabilidad, la familia de la Serie ND proporciona la combinación ideal de alto rendimiento y confiabilidad en rangos de temperatura extendidos, al tiempo que garantiza que los clientes tengan una solución rentable y de gran volumen optimizada para una amplia gama de requisitos industriales.
• Sensor altamente integrado con ADC y DSP
• Hasta 7 rangos de presión seleccionables por dispositivo
• Rangos de presión de 0,5 psi (34,5 mbar) a 150 psi (10,3 bar)
• Resolución de 16 bits (cada rango seleccionado)
• Excepcional estabilidad cero
• Filtro de muesca integrado de 50/60 Hz
• Filtro de ancho de banda seleccionable de 1,0 Hz a 200 Hz
• Velocidad de datos de salida a 444 Hz
• Banda de error total inferior al 0,1 % FSS
• Precisión muy alta +/- 0,05 % del rango seleccionado
• Estabilidad a largo plazo +/- 0,05 % FSS
• Protección de gel de silicona en todos los modelos.
• Compensación de temperatura de -20 °C a 85 °C
• Compensación de voltaje de suministro
• Matemáticas de compensación totalmente integradas
• Interfaz estándar I2C y SPI
ND150D
Data sheet
- Extensiones de rango de servicio fijo especificadas (P ext)
- ±50 to ±150 psi
- Número de rangos de presión FS (P num)
- 6
- Número de esquinas del filtro en blanco y negro (número en blanco y negro)
- 8
- Extensión de frecuencia de esquina en blanco y negro (F bwext)
- 1.0 to 200
- Presión de modo común (P cm)
- 25
- Presión de prueba (prueba P)
- 250
- Presión de ruptura (P burst)
- 300
