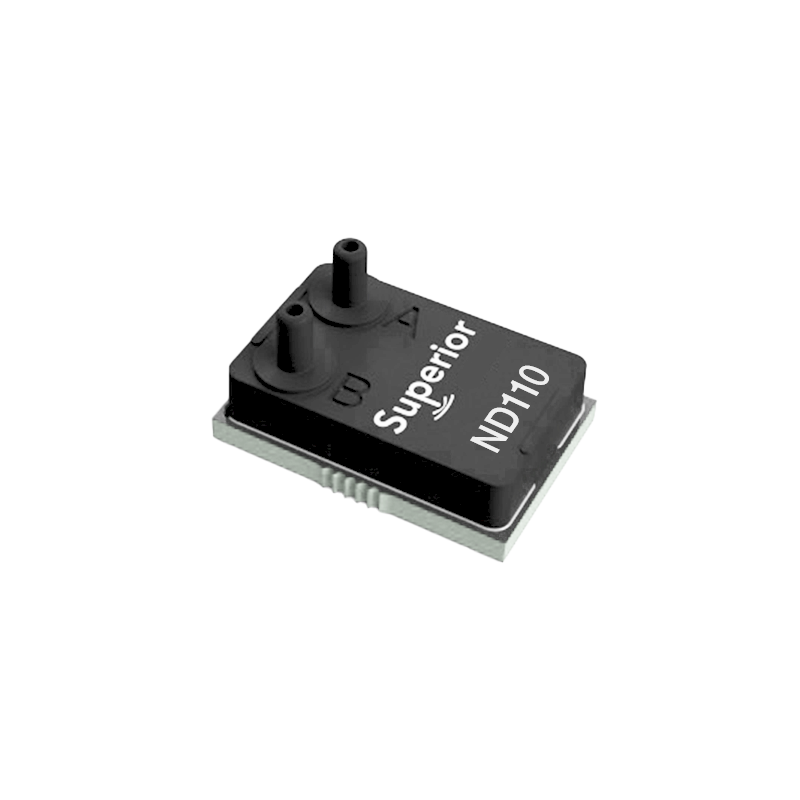

Sensor de baja presión diferencial industrial: ND110
La familia de sensores ND extiende la temperatura de funcionamiento hasta -20 °C y hasta 85 °C y utiliza la tecnología multirango patentada de la compañía para ofrecer múltiples rangos de presión en un solo paquete, minimizando así la cantidad de variantes de sensor necesarias. Un sensor ND multirango reemplaza hasta siete productos de la competencia, simplificando considerablemente los requisitos y reduciendo los costos de inventario.
Con rangos de presión de soporte de ±0,25 inH2O a ±30 inH2O, la serie de baja presión ND es ideal para una variedad de aplicaciones industriales, desde cortinas de aire hasta aeronáutica, desde cámaras ambientales hasta equipos de cirugía ocular y desde UAV hasta impresión 3D.
El ND110 admite rangos de presión de ±0,5 inH2O a ±10 inH2O
La Serie ND mide la presión de aire seco y gases no agresivos con gran precisión y un punto cero estable. Su no linealidad, típicamente del 0,05 % FSS, es líder en la industria. La Serie ND cuenta con un filtro de ancho de banda seleccionable de 1 Hz a 200 Hz y una resolución de 16 bits. Para un mayor rendimiento, la Serie ND cuenta con un filtro de muesca de 50/60 Hz que minimiza el impacto de los picos de ruido de potencia. Por último, la Serie ND es una excelente opción para aplicaciones que requieren la máxima fiabilidad.
La Serie ND ofrece un nuevo nivel de integración al combinar un elemento sensor piezoresistivo avanzado con amplificación, ADC, DSP e interfaz integrados, lo que simplifica enormemente la integración del cliente. El procesamiento digital avanzado permite nuevas funcionalidades, simplificando así el desarrollo del sistema, facilitando la fabricación y aumentando la fiabilidad.
Con personalización opcional de control de circuito cerrado integrado, personalización avanzada de filtrado digital y un interruptor de presión de 3 modos, la Serie ND es más que un sensor de presión: es un subsistema completo de detección de presión.
Construida con una carcasa de plástico de alta confiabilidad, la Serie ND proporciona la combinación ideal de alto rendimiento y confiabilidad en rangos de temperatura extendidos, al tiempo que garantiza que los clientes tengan una solución rentable y de gran volumen optimizada para una amplia gama de requisitos industriales.
• Sensor de baja presión de alto rendimiento
• Hasta 7 rangos de presión seleccionables por dispositivo
• Rangos de presión de 0,25 inH2O (62,5 Pa) a 30 inH2O (7500 Pa)
• Resolución de 16 bits (cada rango seleccionado)
• Estabilidad cero excepcional
• Filtro de muesca integrado de 50/60 Hz
• Filtro de ancho de banda seleccionable de 1,0 Hz a 200 Hz
• Velocidad de datos de salida de hasta 444 Hz
• Banda de error total menor al 0,15 % FSS
• Precisión muy alta ±0,05 % del rango seleccionado
• Estabilidad a largo plazo ±0,05 % FSS
• Compensación de temperatura de -20 °C a 85 °C
• Compensación de la tensión de alimentación
• Matemáticas de compensación totalmente integradas
• Interfaz estándar I2C y SPI
ND110
Data sheet
- Extensiones de rango de servicio fijo especificadas (P ext)
- +/-1.0 to +/-20
- Número de rangos de presión FS (P num)
- 6
- Número de esquinas del filtro en blanco y negro (número en blanco y negro)
- 8
- Extensión de frecuencia de esquina en blanco y negro (F bwext)
- 1.0 to 200
- Presión de modo común (P cm)
- 500
- Presión de prueba (prueba P)
- 40
- Presión de ruptura (P burst)
- 120
