PanelPilotACE Pantalla programable de 4,3 pulgadas

Pantalla táctil capacitiva de 4,3 pulgadas

Módulo de montaje en panel de bajo perfil

4 entradas analógicas de 16 bits

8 pines de E/S digitales

2 x salidas de alarma & 4 x salidas PWM

   GRATIS Software de estudio de diseño PanelPilotACE

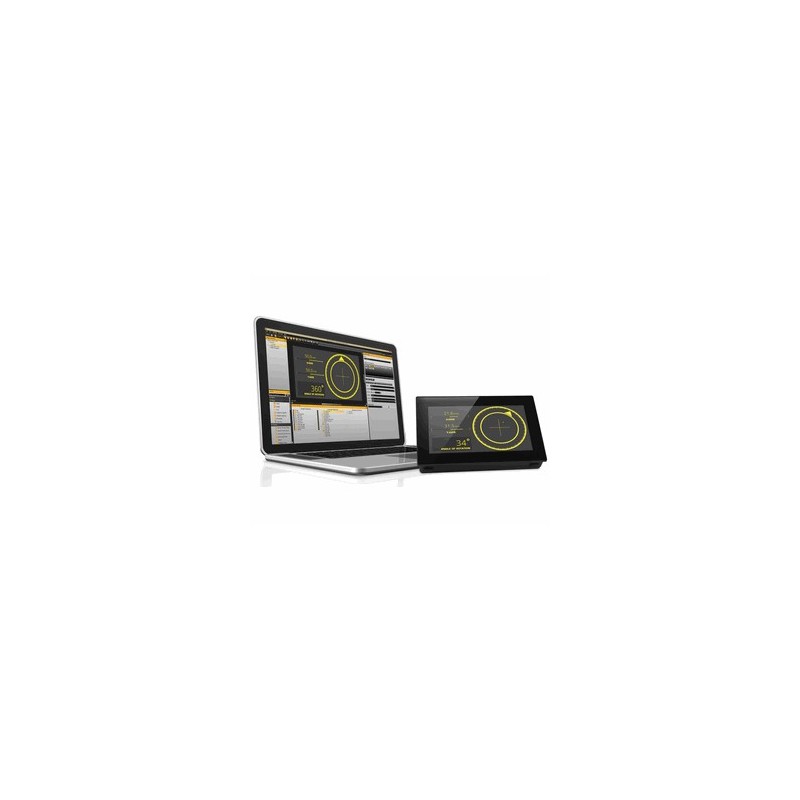

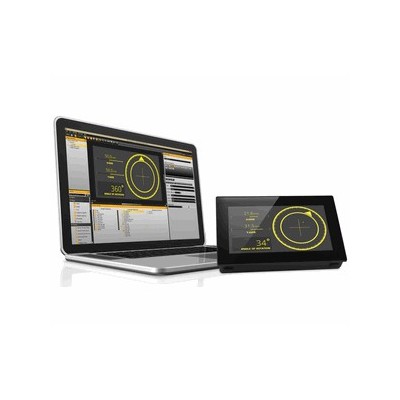

El SGD 43-A es el primero de una gama de pantallas y medidores de panel compatibles con PanelPilotACE. La pantalla de bajo perfil cuenta con una pantalla táctil capacitiva de 4.3 pulgadas y un procesador Cortex ARM 9 que ejecuta Linux integrado. La pantalla se puede alimentar desde USB o una fuente de 5 a 30 V CC y ofrece a los usuarios una gran cantidad de interfaces de hardware que incluyen cuatro entradas analógicas bipolares de 16 bits (hasta un máximo de +/- 40 V CC), ocho pines de entrada/salida digitales, dos salidas de alarma (disipador de corriente máximo de 10 mA) y cuatro salidas PWM.

El software de diseño proporciona una serie de bloques de construcción que permiten a los usuarios arrastrar y soltar elementos en la pantalla para crear rápidamente interfaces de usuario avanzadas. Desde imágenes de fondo hasta elementos de texto, medidores de estilo analógicos, elementos de navegación de pantalla táctil e incluso declaraciones lógicas complejas, los usuarios pueden crear interfaces multipantalla sin necesidad de escribir una línea de código.

Hay una biblioteca de elementos predefinidos como medidores, botones e interruptores, y los usuarios pueden crear su propio contenido combinando elementos o importando gráficos en varios formatos (incluidos jpg, png, tif, bmp y gif). El software incluye soporte para transparencia y múltiples capas.
