ETEMN101009ADRAM. Módulo GUI IPS integrado inteligente de 10,1", 850cd/m2. Sin CL con CTP

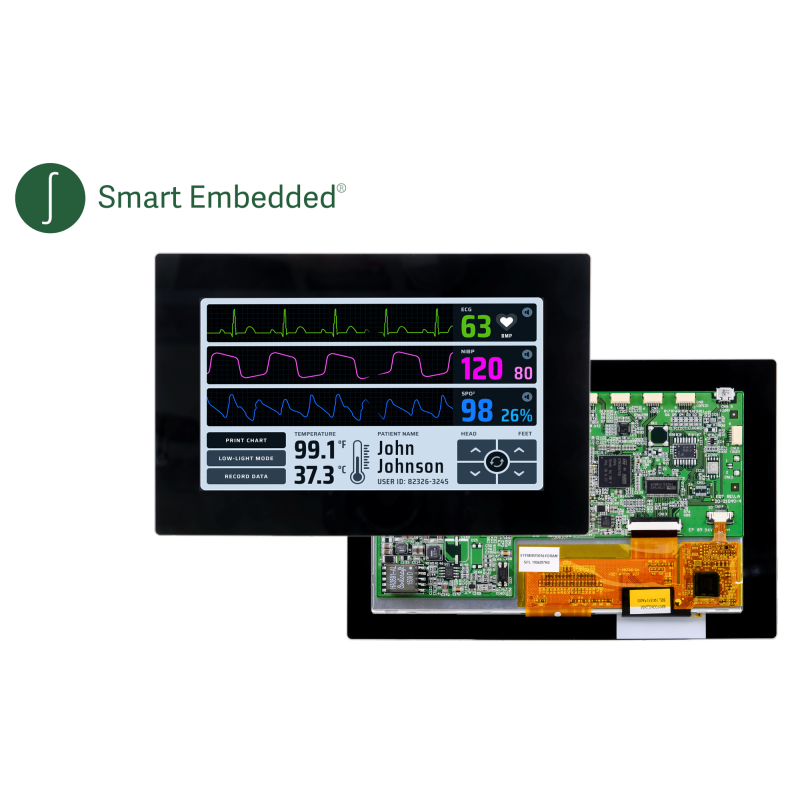

Los productos EDT Smart Embedded® de 10,1 pulgadas permiten al usuario agregar una interfaz gráfica de usuario moderna con gráficos de alta gama y animaciones fluidas a cualquier sistema sin la sobrecarga de memoria y el sistema operativo que requiere energía.

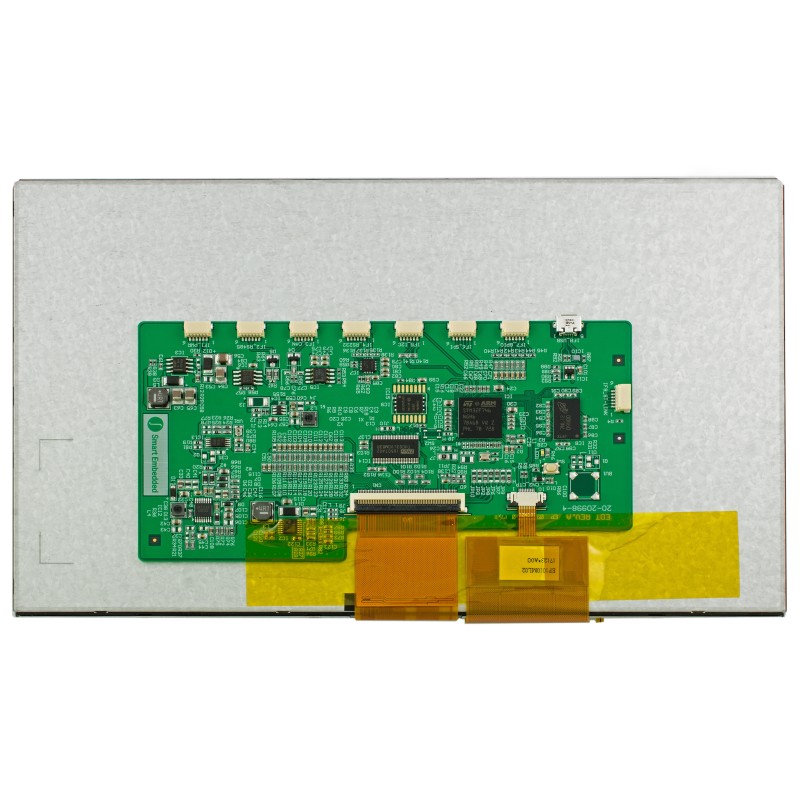

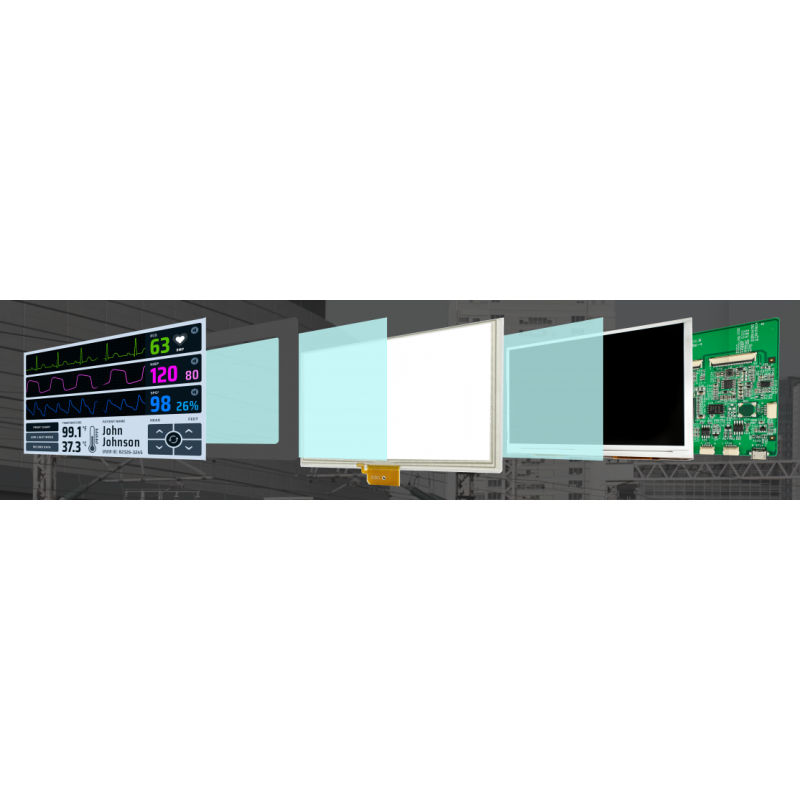

La placa controladora está integrada con la pantalla como un módulo compacto. Incluye todos los circuitos necesarios para controlar el módulo de pantalla TFT, la luz de fondo, el sensor PCAP Touch y la aplicación GUI, y se puede agregar una lente de cubierta diseñada a medida para dar a cada producto del cliente una expresión única.
El marco gráfico se basa en TouchGFX y FreeRTOS, lo que brinda una solución de alta eficiencia y bajo consumo para ejecutar la interfaz gráfica de usuario.
El MCU utilizado son los procesadores ARM Cortex M7 de la serie STM32H750 de STMicroelectronics con un controlador TFT integrado.
%20UI2%20New%20Folder/ETEMB101009ADRAM%20Ver-1-RoHS_1.pdf"> Descargar la especificación.
ETEMN101009ADRAM
Data sheet
- Resolución
- 1024 (RGB) x 600 Resolution
- Área activa (ancho x alto mm)
- 222.72 x 125.28
- Diámetro total (ancho x alto x profundidad mm)
- 253.72 x 156.28 x 13.75
- Brillo de la luz de fondo
- 850 cd/m2
- Vida útil de la retroiluminación
- 30K Hours
- Tipos de luz de fondo
- LED
- Colores de retroiluminación
- White
- Modo de interfaz
- RJ45 (10/100 BASE), RS485, CAN, RS232, I2C,SPL, GP10, USB
- Diagonal
- 10.1 inch
- Tipo de LCD
- IPS
- Dirección de visualización
- Super Wide View
- Temperatura de funcionamiento
- -20 to 70 deg. C
- Temperatura de almacenamiento
- -30 to +80 deg. C
- Modos de polarizador
- Transmissive
- Controlador de pantalla/IC de controlador
- Ilitek ILI2511
